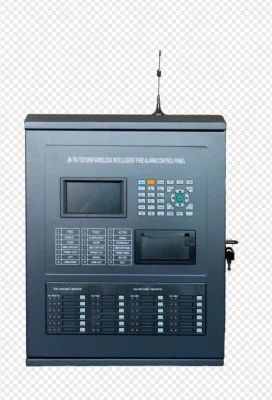

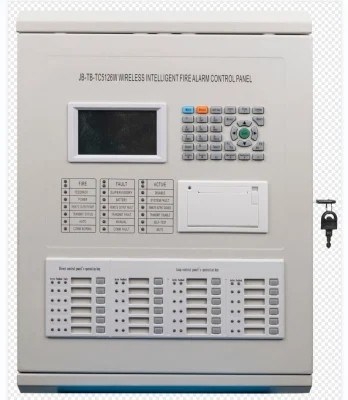

Panel Kontrol Alarm Kebakaran Cerdas Nirkabel untuk Keamanan Hotel / Gedung / Sekolah (lokasi 128 titik)
Kata pengantar
Panel kontrol alarm kebakaran cerdas nirkabel JB-TB-TC5126W adalah generasi baru panel kontrol alarm kebakaran nirkabel terintegrasi cerdas yang dirancang dan dikembangkan di bawah penyelidikan penuh perusahaan kami terhadap permintaan pasar proteksi kebakaran, merangkum pengalaman teknik kebakaran perusahaan dalam industri proteksi kebakaran selama bertahun-tahun, dan sepenuhnya memenuhi persyaratan panel kontrol alarm kebakaran GB4717-2005, GA1151-2014 Persyaratan Umum untuk Fungsi Komunikasi Nirkabel Sistem Alarm Kebakaran dan Sistem Kontrol tautan kebakaran GB16806-2006.
Panel kontrol mengadopsi struktur yang dipasang di dinding dan desain modular, dan memiliki spesifikasi fungsi penuh, keandalan tinggi, dan konfigurasi fleksibel.Sistem ini mengadopsi layar LCD berwarna, yang mudah dioperasikan, mudah dipelajari dan digunakan.Panel kontrol ini dapat dihubungkan dengan titik alarm secara nirkabel.Panel kontrol alarm kebakaran cerdas nirkabel JB-TB-TC5126W dapat dicocokkan dengan detektor panas nirkabel tipe titik, detektor smEntere nirkabel, MCP, detektor gas mudah terbakar nirkabel, dll. yang diproduksi oleh perusahaan kami sesuai kebutuhan untuk memenuhi berbagai kebutuhan teknik kebakaran.Harap baca manual ini dengan seksama sebelum menggunakan dan mengoperasikan panel kontrol ini.Setelah commissioning dan penerimaan, manual ini harus ditangani oleh orang khusus dan disimpan dengan baik untuk referensi di masa mendatang!

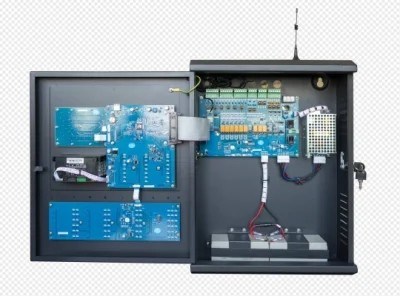

Pengenalan komponen panel kontrol
Agar Anda lebih mengenal panel kontrol, berikut ini secara singkat memperkenalkan komponen utama panel kontrol:
·Utamamodul kontrol
Papan kontrol utama bertanggung jawab untuk menganalisis dan memproses data informasi yang dikirimkan oleh komponen lain dalam sistem, dan menurut hasil analisis data, memerintahkan komponen lain dalam sistem untuk menjalankan perintah yang sesuai, seperti alarm suara speaker kontrol, dll.
·Modul tampilan
Komponen tampilan menyediakan antarmuka keluaran utama dari informasi alarm, serta antarmuka pemeliharaan dan permintaan harian.
·Modul kunci
Tombol matriks digunakan di panel kontrol, yang sangat nyaman bagi pengguna untuk mengatur dan memelihara sistem.
·Pmodul bawah
Modul catu daya memasok daya untuk seluruh peralatan sistem, dan menyediakan sinyal gangguan daya seperti gangguan daya utama, gangguan daya siaga dan tegangan kurang daya siaga, dan memiliki kemampuan anti-interferensi yang baik.
·Modul 470 nirkabel
Komunikasi dua arah berkode 470MHzFSK dapat berkomunikasi dengan 32 perangkat nirkabel.
·Lingkaranpanel kendali
Panel kontrol ini dapat dihubungkan dengan 18 panel kontrol loop cerdas, yang memiliki lebih sedikit kabel dan keandalan yang tinggi.Setiap tombol mulai/berhenti pada panel pengaktifan kendali kebakaran manual dapat dikaitkan dengan peralatan bus apa pun yang terhubung ke sistem menurut definisinya, dan menyelesaikan kendali mulai/berhenti dari peralatan penghubung bus, sehingga secara menyeluruh menyelesaikan masalah yang melekat pada perkabelan teknik, peralatan konfigurasi dan instalasi dan debugging sistem terintegrasi linkage alarm.
·Panel kontrol langsung
Panel kontrol ini dapat dilengkapi dengan panel kontrol langsung tiga kabel 6 arah, dan memiliki fungsi mendeteksi sirkuit terbuka dan hubung singkat dari jalur output, yang dapat menjamin keandalan modul kontrol itu sendiri dan hubungannya dengan peralatan penting ke batas maksimum.
Spesifikasi teknis utama
1 catu daya
Catu daya utama: Rentang tegangan AC 220V (3,5A)+10% ~-15%.
Catu daya cadangan: baterai timbal-asam 12V/3.3Ah 2 baterai.
2 Lingkungan operasi
Suhu: -10℃ ~ +55.
Kelembaban: 95%, tanpa kondensasi.
3 Kapasitas peralatan
Jumlah loop: dua loop nirkabel.
Jumlah komponen di setiap loop: 32 poin.
Jumlah segmen jaringan: 29.
Persyaratan sistem 4 kawat
CAN bus: RVS twisted pair dengan luas penampang 1.0mm.
5 Parameter frekuensi radio
Mengirimkan daya: <20dBm
Jarak komunikasi: 50m
Pita frekuensi: 470MHz
6 Standar implementasi
Standar eksekutif: panel kontrol alarm kebakaran GB4717-2005
GA 1151-2014 persyaratan umum untuk fungsi komunikasi nirkabel sistem alarm kebakaran
Sistem kontrol hubungan kebakaran GB16806-2006
Pemrosesan informasi Kesalahan dan Abnormal dan Pemeriksaan Reguler
| Tidak. | Kesalahan | Alasan | Larutan |
| 1 | Tidak ada tampilan atau tampilan abnormal setelah memulai |
A. Catu daya tidak normal B. Koneksi yang buruk dengan kabel panel display |
A. Periksa catu daya 24V B. Periksa kabel penghubung
|
| 2 | "kegagalan daya utama" setelah memulai |
A. Tidak ada daya AC B. Sekring AC terbakar |
A. Periksa dan sambungkan kabel AC B. Ganti sekring AC (lihat label untuk parameter) |
| 3 | setelah memulai, "kegagalan siaga" ditampilkan. |
A. Asuransi rusak B. Sambungan saluran yang buruk C. Kehilangan atau kerusakan baterai |
A. Ganti tabung pengaman (lihat label untuk parameter) B. Buka kotak daya dan periksa konektor yang relevan C. setelah memulai selama lebih dari 8 jam di bawah catu daya AC, ganti baterai jika kesalahan tidak dapat dihilangkan. |
| 4 | tidak dapat mendaftarkan panel tampilan eksternal | kesalahan koneksi jalur komunikasi atau buruk |
Periksa saluran listrik dan saluran komunikasi dari panel tampilan api
|
| 5 | jangan cetak |
A. Tidak diatur untuk mencetak B. Koneksi kabel printer yang buruk C.Printer rusak. |
A. Atur ulang pengaturan B. Periksa dan hubungkan dengan baik C. Ganti printer |
| 6 | tidak ada respon setelah menekan tombol manual |
A. Status larangan manual B. Sambungan kabel buruk dari disk penyalaan api manual |
A. Setel ulang mode mulai B. Periksa dan hubungkan dengan baik |
| 7 | kegagalan peralatan |
A.Pemutusan peralatan B. Peralatan rusak |
A. Periksa koneksi B. Penggantian peralatan
|
| 8 | kesalahan jam, kesalahan penyimpanan, kesalahan loop, dll. |
A. Gangguan lingkungan B. Penuaan bagian yang sesuai |
A. Periksa apakah pentanahan dalam kondisi baik B. beri tahu departemen layanan teknis kami |
