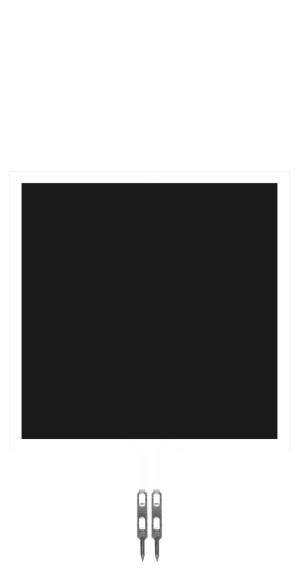

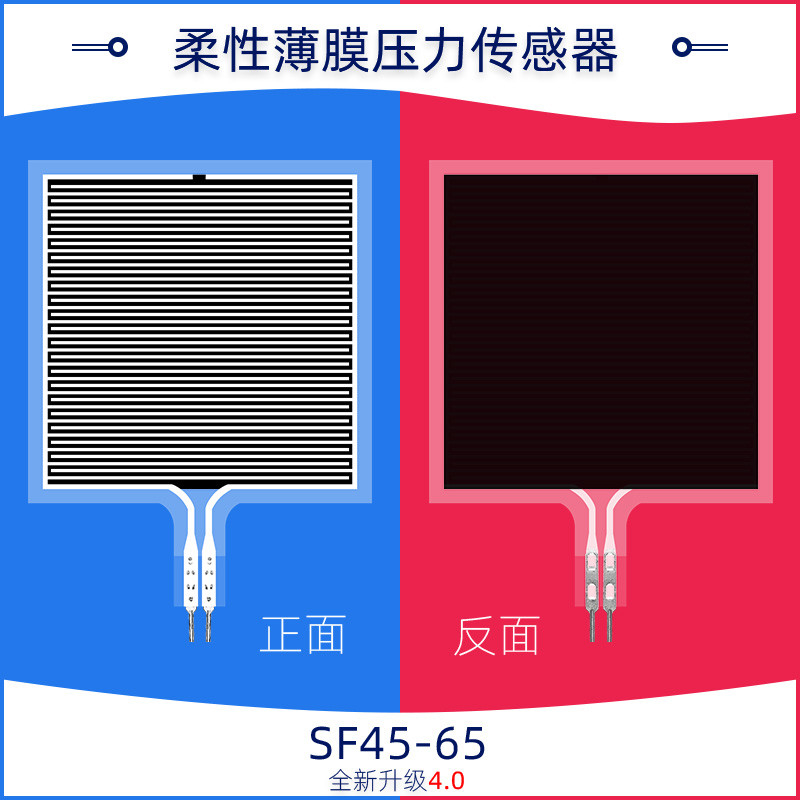

Sensor Tekanan Film Tipis Fleksibel Terbaik SF45-65 Respon Cepat untuk Multi-bidang
Keterangan
Sensor tekanan film tipis fleksibel SF45-65 adalah jenis sensor baru yang menggunakan teknologi penginderaan tekanan fleksibel dengan hak kekayaan intelektual independen.Itu dicetak pada bahan fleksibel dan tipis dengan daya rekat kuat, ketahanan lentur, dan bahan fungsional nano fleksibel sensitivitas tinggi., Sehingga dapat mencapai deteksi tekanan dengan sensitivitas tinggi.
Sensor tekanan film fleksibel SF45-65 adalah sensor resistif.Resistansi keluaran menurun saat tekanan yang diterapkan pada permukaan sensor meningkat.Tekanan dapat diukur melalui hubungan tekanan-resistensi tertentu.

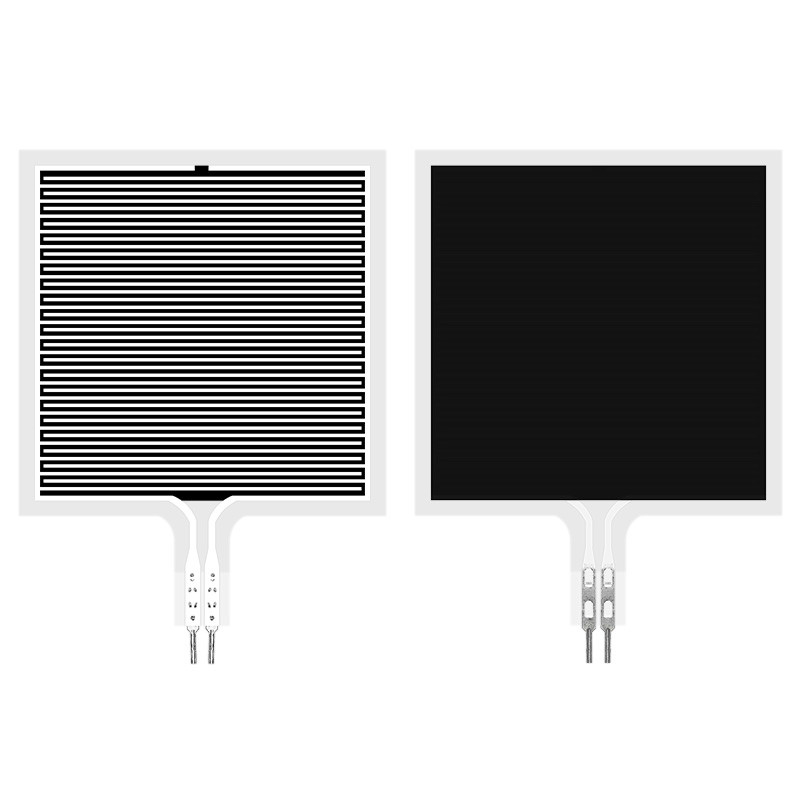

Sensor tekanan film fleksibel SF45-65 adalah sensor tekanan dengan area sensitif persegi.Area sensitif memiliki ukuran 46*46mm dan dapat mengukur tekanan dalam 5kg.Sangat cocok untuk skenario pengukuran tekanan pada permukaan yang fleksibel, dan dapat digunakan secara luas di rumah pintar, elektronik konsumen, elektronik otomotif, peralatan medis, kontrol industri, robot pintar, dan bidang lainnya.
Fitur
Ultra tipis, ketebalan kurang dari 0.4mm
Ketahanan terhadap lentur
Respon cepat
Umur panjang, lulus uji pengepresan lebih dari 1 juta kali
Sinyal keluaran mudah dideteksi
Panjang produk, ukuran, paket pin dapat disesuaikan, dll.
Parameter rentang sensor dapat disesuaikan.
Indeks kinerja
| Model |
SF45-65 |
| Jangkauan |
0~5kg |
| Ketebalan |
0.4mm |
| Dimensi |
Lihat spesifikasi dan deskripsi ukuran |
| Titik respons |
30g |
| Pengulangan |
± 5% (50% dimuat) |
| Konsistensi |
± 15% (Lihat spesifikasi dan deskripsi ukuran) |
| histeresis |
+10% (RF+- RF-)/RF+ |
| Daya tahan |
Satu juta kali |
| Perlawanan Awal |
10MΩ (Tidak Dimuat) |
| Waktu merespon |
1ms |
| Lanjutkan Waktu |
15ms |
| Tegangan Uji |
Nilai Khas DC 3.3V |
| Suhu Operasional |
-20℃ ~ 60 |
| EMI |
Tidak ada hasil |
| ESD |
ketidakpekaan |
| Model |
tekanan/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1.5 |
2 |
2.5 |
3 |
3.5 |
4 |
4,5 |
5 |
| SF45-65 |
resistansi/KΩ |
4.04 |
1.87 |
1.17 |
0,86 |
0.62 |
0,46 |
0.37 |
0.32 |
0.27 |
0,25 |
0,20 |
0.17 |
Sirkuit Referensi
instruksi
Sensor tekanan film tipis fleksibel SF45-65 adalah komponen non-polar, tidak ada arah di sirkuit；
- Saat menggunakan, harap letakkan zona sensitif tekanan dari sensor pada permukaan yang rata dan kokoh.Menggunakan sensor pada permukaan yang melengkung atau tidak beraturan akan membuat sensor pada awalnya bersifat konduktif, yaitu dalam keadaan "respons" ketika tidak ada tekanan;dalam keadaan ini, resistansi keluaran sensor masih dapat merespons perubahan tekanan, dan hubungan yang sesuai tidak lagi berlaku untuk lembar data referensi;
- Jika permukaan pendukung dan permukaan yang menerapkan gaya adalah permukaan yang kaku dan keras, dan permukaan kontak lebih besar dari area sensitif sensor, karena struktur sensor itu sendiri, respons tekanan mungkin kecil dan tidak stabil.Bantalan karet lunak bundar perlu ditempelkan di tengah area sensitif, diameternya sedikit lebih kecil dari area sensitif, dan area tersebut harus lebih besar dari 60% area area sensitif;
- Anda dapat menggunakan selotip dua sisi untuk memperbaiki sensor pada permukaan pendukung.Perhatikan bahwa permukaan pendukung rapi dan bersih sebelum menempel.Disarankan untuk menggunakan selotip dua sisi merek 3M;menyediakan layanan yang disesuaikan;
Pengumuman
- Saat menggunakan sensor, usahakan agar beban diterima secara merata dan hindari kontak langsung dengan sensor oleh benda tajam;
- Penggunaan over-range akan mengurangi kinerja sensor atau bahkan merusak sensor;
- Terminal sensor terbuat dari tembaga dan bahan berlapis timah, dan timah dapat dilas sesuai kebutuhan.Perlu dicatat bahwa suhu penyolderan tidak boleh terlalu tinggi, disarankan agar tidak melebihi 300 ° C, dan waktu kontak tidak boleh melebihi 1 detik, untuk mencegah suhu tinggi meleleh dan merusak substrat film. .
