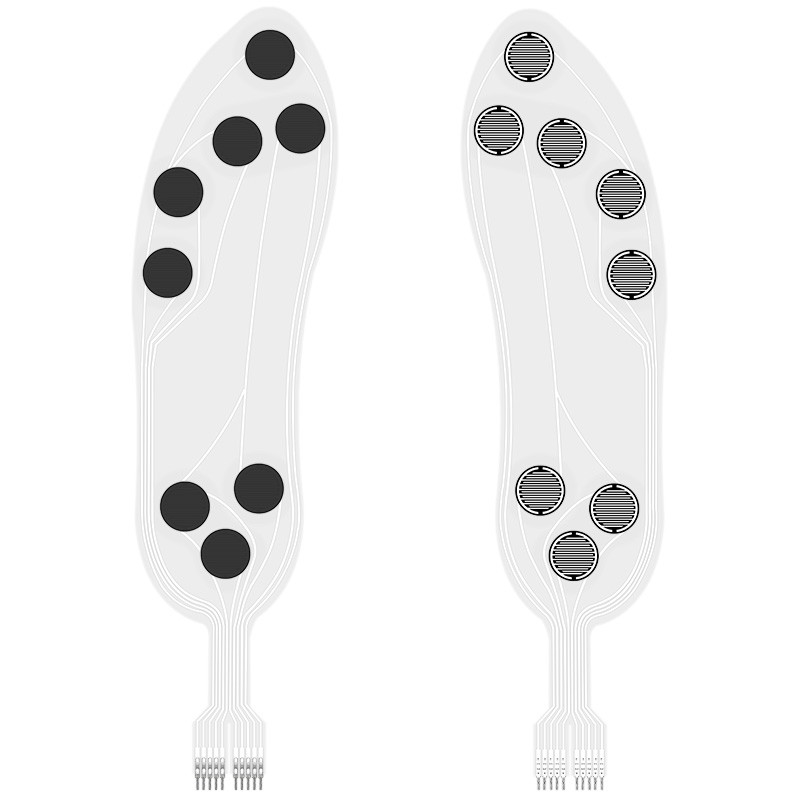

OEM ZNX-01 0.3mm Sensor Tekanan Fleksibel Untuk Smart Insole

1.ZNX-01fleksibel film tipis sensor tekanan adalah komponen non-polar, tidak ada directionality di sirkuit Saat menggunakan, harap tempatkan zona sensitif tekanan sensor pada permukaan yang rata dan kokoh.Menggunakan sensor pada permukaan yang melengkung atau tidak beraturan akan membuat sensor pada awalnya bersifat konduktif, yaitu dalam keadaan "respons" ketika tidak ada tekanan;dalam keadaan ini, resistansi keluaran sensor masih dapat merespons perubahan tekanan, dan hubungan yang sesuai tidak lagi berlaku untuk lembar data referensi;

2. Jika permukaan pendukung dan permukaan yang menerapkan gaya adalah permukaan yang kaku dan keras, dan permukaan kontak lebih besar dari area sensitif sensor, karena struktur sensor itu sendiri, respons tekanan mungkin kecil dan tidak stabil.Bantalan karet lunak bundar perlu ditempelkan di tengah area sensitif, diameternya sedikit lebih kecil dari area sensitif, dan area tersebut harus lebih besar dari 60% area area sensitif;

3. Anda dapat menggunakan selotip dua sisi untuk memperbaiki sensor pada permukaan pendukung.Perhatikan bahwa permukaan pendukung rapi dan bersih sebelum menempel.Disarankan untuk menggunakan selotip dua sisi merek 3M;menyediakan layanan yang disesuaikan;

4. Setelah sensor ditekan dan mempertahankan tekanan, nilai resistansi keluaran akan sedikit menyimpang dari waktu ke waktu, biasanya dalam 5%.Kesalahan ini dapat dikurangi dengan metode kalibrasi waktu.Dalam operasi kalibrasi, waktu tunggu setelah menerapkan tekanan konsisten dengan waktu tunggu dalam aplikasi yang sebenarnya.Karena status gaya sensor berbeda dalam skenario aplikasi yang berbeda, pengguna disarankan untuk mengatur sensor sesuai dengan skenario aplikasi yang sebenarnya dan menguji parameter drift sendiri.


Pengumuman

• Saat menggunakan sensor, usahakan agar beban diterima secara merata dan hindari kontak langsung dengan sensor oleh benda tajam;
• Penggunaan over-range akan mengurangi kinerja sensor atau bahkan merusak sensor;
• Terminal sensor terbuat dari tembaga dan bahan berlapis timah, dan timah dapat dilas sesuai kebutuhan.Perlu dicatat bahwa suhu penyolderan tidak boleh terlalu tinggi, disarankan agar tidak melebihi 300 ° C, dan waktu kontak tidak boleh melebihi 1 detik, untuk mencegah suhu tinggi meleleh dan merusak substrat film. .
