Smart Flexible Pressure Sensors Piezoresistive Electronic Pen Micro Pressure Sensors

Sensor Tekanan Fleksibel Cerdas Sensor Tekanan Mikro Pena Elektronik Piezoresistif

Produk - Penguji Alkohol Breathalyzer

Cahaya Tinggi

5kg Sensor tekanan Fleksibel
,
Sensor Tekanan Mikro Pena Elektronik
,
Sensor tekanan Pintar Piezoresistif
bahan

Ploymer
Jangkauan

5kg
Jenis Model Keluaran

sensor analog
Tegangan kerja

3.3V
Prinsip bekerja

Biosensor
Nama Produk

Sensor tekanan film tipis SI4-G
OEM/ODM

Didukung
Surel

sales@wgsensor.com
ada apa

+8613333637163
Tempat asal

CINA
Nama merek

WG Sensor™
Sertifikasi

CE RoHS
Nomor model

Sensor tekanan film tipis SI4-G
Kuantitas min Order

49 pcs
Harga

1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
Kemasan rincian

Kotak Hadiah, karton tunggal
Waktu pengiriman

5-10 hari kerja
Syarat-syarat pembayaran

T/T, L/C, Western Union, MoneyGram
Menyediakan kemampuan

1000000 pcs/per tahun

Sensor Tekanan Fleksibel Cerdas Sensor Tekanan Mikro Pena Elektronik Piezoresistif

button button

Dapatkan Harga Hubungi sekarang

Smart Fleksibel sensor tekanan film tipis piezoresistif pena elektronik mikro sensitif respon ekstrim

Keterangan

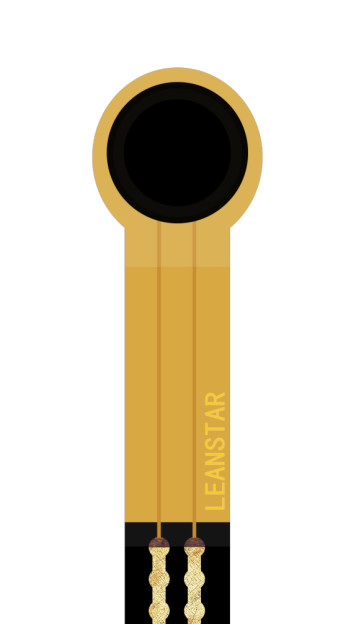

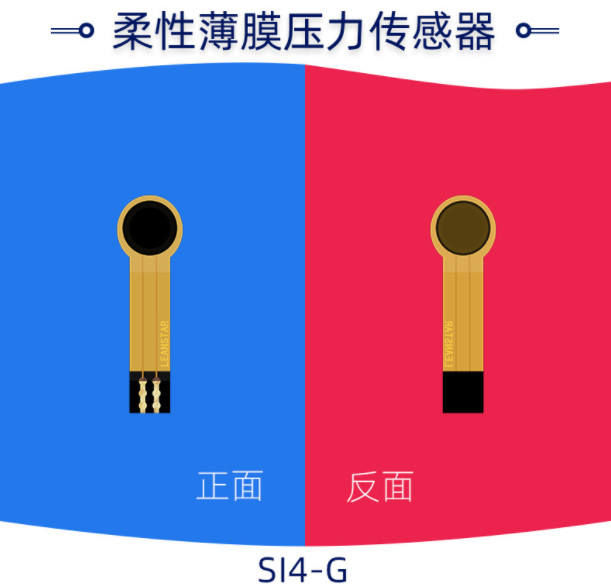

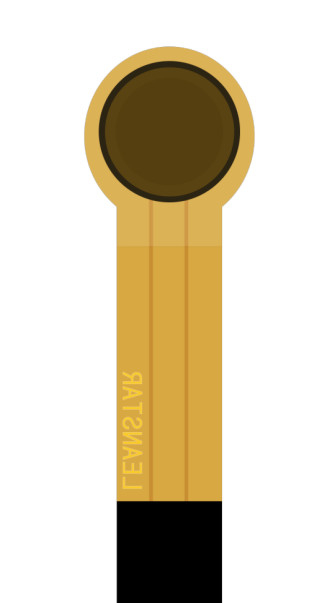

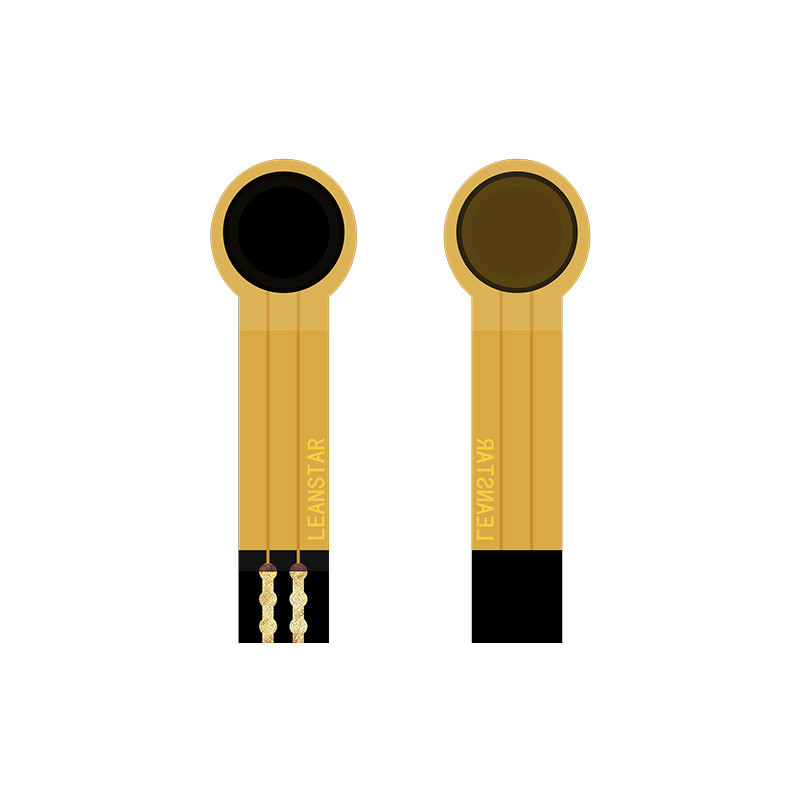

Sensor tekanan film tipis fleksibel SI4-Gadalah jenis sensor baru dengan hak kekayaan intelektual independen dari teknologi sensor tekanan fleksibel.Itu dicetak pada bahan tipis fleksibel dengan daya rekat kuat, ketahanan lentur dan sensitivitas tinggi bahan fungsional Nano fleksibel, sehingga mencapai sensitivitas deteksi tekanan yang tinggi.
Sensor tekanan film fleksibel adalah sensor resistif.Resistansi keluaran menurun saat tekanan yang diterapkan pada permukaan sensor meningkat.Tekanan dapat diukur melalui hubungan tekanan-resistensi tertentu.
Sensor tekanan film fleksibel SI4-G terutama digunakan dalam pemicu tekanan dan deteksi pena elektronik.Itu dipasang di bagian belakang inti pena.Ketika pengguna menulis dengan pena elektronik, dapat mendeteksi perubahan tekanan menulis.Setelah pemrosesan algoritma, pengenalan tulisan tangan dapat direalisasikan., Koreksi postur dan fungsi lainnya, sinyal dapat dikumpulkan melalui rangkaian sederhana.

Fitur

Ultra tipis, ketebalan kurang dari 0.25mm

ketahanan lentur

Respon cepat

Umur panjang, lulus uji pengepresan lebih dari 1 juta kali

Sinyal keluaran mudah dideteksi

Panjang produk yang dapat disesuaikan, ukuran, paket pin, dll.

Parameter rentang sensor yang dapat disesuaikan

Indeks kinerja

Model	SI4-G
Jangkauan	0~500g
Ketebalan	0.25mm
Dimensi	Lihat spesifikasi dan deskripsi ukuran
Titik respons	30g
Pengulangan	± 10% (50% dimuat)
Konsistensi	±20% (Batch dari model yang sama)
histeresis	+10% (RF⁺- RF^-)/RF⁺
Daya tahan	Satu juta kali
Perlawanan Awal	10MΩ (Tidak Dimuat)
Waktu merespon	1ms
Lanjutkan Waktu	15ms
Tegangan Uji	Nilai Khas DC 3.3V
Suhu Operasional	-20℃ 60℃
EMI	Tidak ada hasil
ESD	ketidakpekaan

Lembar referensi data

Model	tekanan/g	50	100	150	200	250	300	350	400	450	500
SIG-4	resistansi/KΩ	5.26	3.24	2.47	2.10	1.85	1.66	1.55	1.45	1.38	1.33

Sirkuit Referensi

instruksi

Sensor tekanan film tipis SI4-Glexible adalah komponen non-polar, tidak ada arah di sirkuit;
Saat menggunakan, harap letakkan zona sensitif tekanan dari sensor pada permukaan yang rata dan kokoh.Menggunakan sensor pada permukaan yang melengkung atau tidak beraturan akan membuat sensor pada awalnya bersifat konduktif, yaitu dalam keadaan "respons" ketika tidak ada tekanan;dalam keadaan ini, resistansi keluaran sensor masih dapat merespons perubahan tekanan, dan hubungan yang sesuai tidak lagi berlaku untuk lembar data referensi;
Jika permukaan pendukung dan permukaan yang menerapkan gaya adalah permukaan yang kaku dan keras, dan permukaan kontak lebih besar dari area sensitif sensor, karena struktur sensor itu sendiri, respons tekanan mungkin kecil dan tidak stabil.Bantalan karet lunak bundar perlu ditempelkan di tengah area sensitif, diameternya sedikit lebih kecil dari area sensitif, dan area tersebut harus lebih besar dari 60% area area sensitif;
Anda dapat menggunakan selotip dua sisi untuk memperbaiki sensor pada permukaan pendukung.Perhatikan bahwa permukaan pendukung rapi dan bersih sebelum menempel.Disarankan untuk menggunakan selotip dua sisi merek 3M;menyediakan layanan yang disesuaikan;

Setelah sensor ditekan dan mempertahankan tekanan, nilai resistansi keluaran akan sedikit menyimpang dari waktu ke waktu, biasanya dalam 5%.Kesalahan ini dapat dikurangi dengan metode kalibrasi waktu.Dalam operasi kalibrasi, waktu tunggu setelah menerapkan tekanan konsisten dengan waktu tunggu dalam aplikasi yang sebenarnya.Karena status gaya sensor berbeda dalam skenario aplikasi yang berbeda, pengguna disarankan untuk mengatur sensor sesuai dengan skenario aplikasi yang sebenarnya dan menguji parameter drift sendiri.

Pengumuman

Saat menggunakan sensor, usahakan agar beban diterima secara merata dan hindari kontak langsung dengan sensor oleh benda tajam;
Penggunaan over-range akan mengurangi kinerja sensor atau bahkan merusak sensor;
Terminal sensor terbuat dari tembaga dan bahan berlapis timah, dan timah dapat dilas sesuai kebutuhan.Perlu dicatat bahwa suhu penyolderan tidak boleh terlalu tinggi, disarankan agar tidak melebihi 300 ° C, dan waktu kontak tidak boleh melebihi 1 detik, untuk mencegah suhu tinggi meleleh dan merusak substrat film. .
