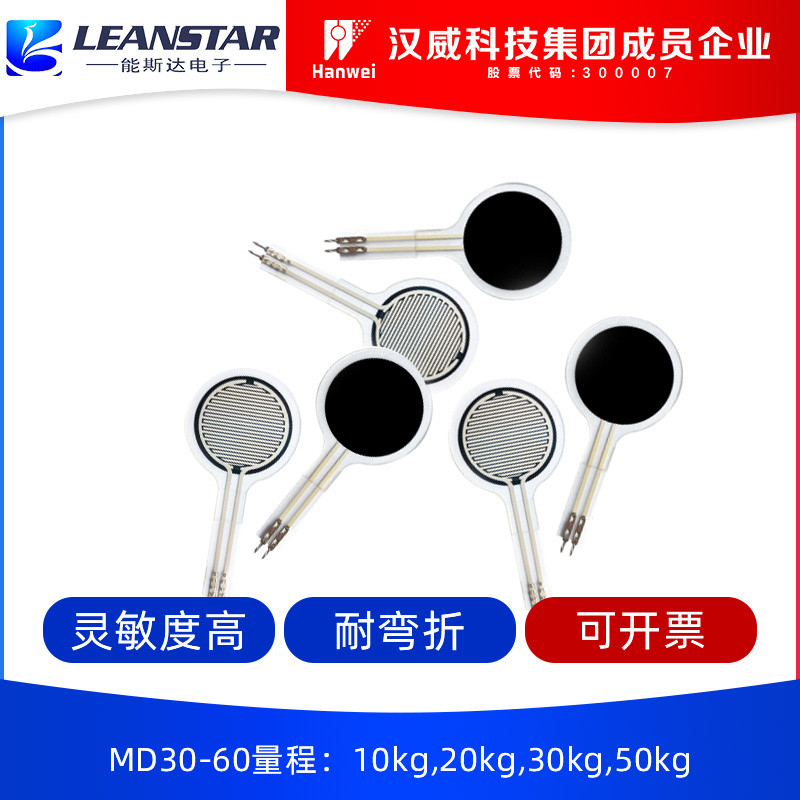

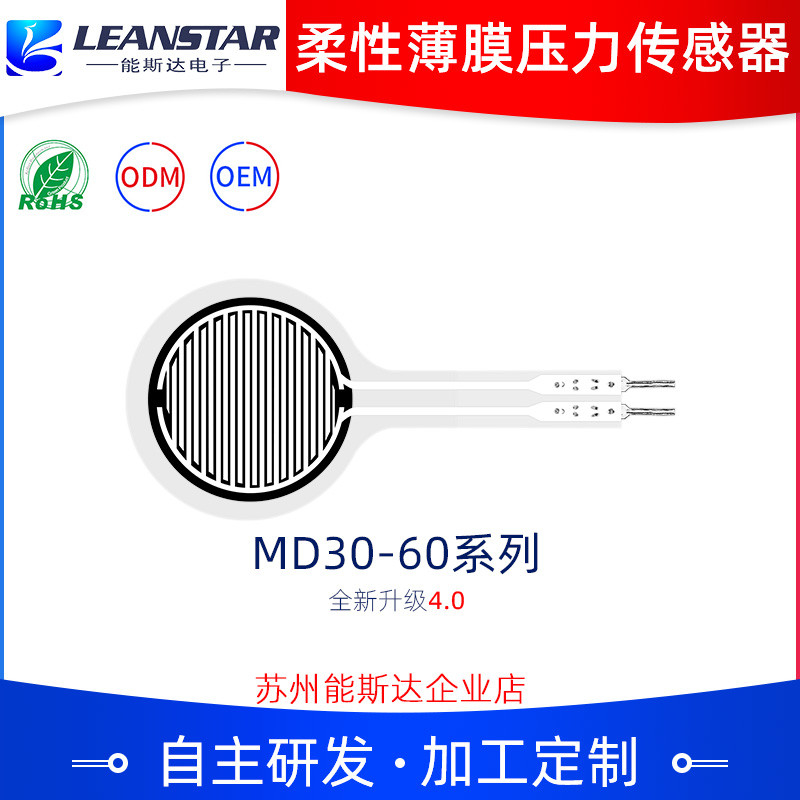

Sensor tekanan film tipis fleksibel seri MD30-60 adalah jenis sensor baru dengan hak kekayaan intelektual independen dari teknologi sensor tekanan fleksibel.Itu dicetak pada bahan tipis fleksibel dengan daya rekat kuat, ketahanan lentur dan sensitivitas tinggi bahan fungsional Nano fleksibel, sehingga mencapai sensitivitas deteksi tekanan yang tinggi.
Sensor tekanan film tipis adalah sensor resistif.Resistansi keluaran menurun saat tekanan yang diterapkan pada permukaan sensor meningkat.Tekanan dapat diukur melalui hubungan tekanan-resistensi tertentu.Ini dapat digunakan secara luas dalam persepsi tekanan, interaksi manusia-komputer, robot cerdas, peralatan medis elektronik, perangkat yang dapat dikenakan, deteksi kesehatan fisiologis dan bidang lainnya.Misalnya, digunakan untukmemicu dan mendeteksi pedal mobil keseimbangan, untuk mendeteksi resusitasi kardiopulmoner, dan untuk mendeteksi tekanan dalam skenario lain.
Fitur
Ultra tipis, ketebalan kurang dari 0.6mm
Konsumsi daya rendah dan stabilitas luar biasa
Respon cepat
Sensitivitas tinggi dan jangkauan deteksi lebar
Skema deteksi sederhana, mudah diintegrasikan
Sensor ukuran dan bentuk yang berbeda dapat disesuaikan
Lulus Otentikasi RoHS
Parameter produk
| Logo |
Ukuran (mm) |
| Panjang |
66.3 |
| Lebar |
30 |

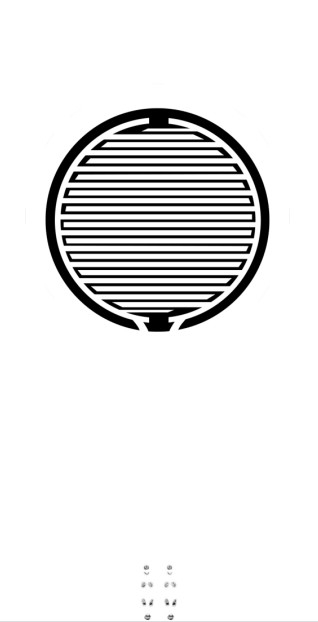

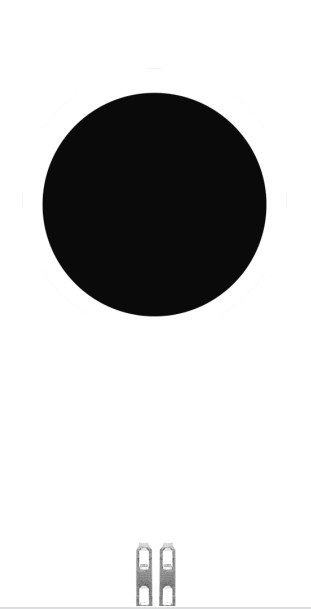

| Daerah sensitif |
25 |
| Pin pitch |
2.54 |
| Toleransi |
0.2 |
Indeks kinerja
| Model |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| Jangkauan |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| Ketebalan |
0.4mm |
0.6mm |
| Dimensi |
Lihat spesifikasi dan deskripsi ukuran |
| Titik responscatatan1 |
0.2kg |
0.5kg |
| Pengulangan |
±3% (50% dimuat) |
| Konsistensicatatan2 |
±10% (Batch dari model yang sama) |
| histeresis |
10% (RF+- RF-)/RF+ |
| Daya tahan |
Satu juta kali |
| Perlawanan Awal |
10MΩ (Tidak Dimuat) |
| Waktu merespon |
1 ms |
| Lanjutkan Waktu |
15ms |
| Tegangan Uji |
Nilai Khas DC 3.3V |
| Suhu Operasional |
-20 °C 60 °C |
| EMI |
Tidak ada hasil |
| ESD |
ketidakpekaan |
Lembar referensi data
|
Model:
MD30-60@10kg
|
Model:
MD30-60@20kg
|
Model:
MD30-60@30kg
|
Model:
MD30-60@50kg
|
|
| tekanan/kg |
resistensi/kΩ |
tekanan/kg |
resistensi/kΩ |
tekanan/kg |
resistensi/kΩ |
tekanan/kg |
resistensi/kΩ |
| 1 |
8.41 |
2 |
5.31 |
3 |
12.74 |
5 |
8.06 |
| 2 |
4.89 |
3 |
2.65 |
6 |
6.38 |
10 |
4.45 |
| 3 |
3.38 |
5 |
1.97 |
9 |
4.34 |
15 |
3.34 |
| 4 |
2.73 |
7 |
1.59 |
12 |
3.54 |
20 |
2.79 |
| 5 |
2.30 |
9 |
1.40 |
15 |
3.08 |
25 |
2.44 |
| 6 |
2.08 |
10 |
1.26 |
18 |
2.78 |
30 |
2.19 |
| 7 |
1.78 |
13 |
1.18 |
21 |
2.53 |
35 |
2.01 |
| 8 |
1.61 |
15 |
1.13 |
24 |
2.37 |
40 |
1.87 |
| 9 |
1.49 |
17 |
1.08 |
27 |
2.22 |
45 |
1.77 |
| 10 |
1.40 |
20 |
1.05 |
30 |
2.12 |
50 |
1.69 |
Sirkuit Referensi
instruksi
- Sensor fleksibel seri MD30-60 adalah komponen non-polar, tidak ada arah di sirkuit;
- Saat menggunakan, harap letakkan zona sensitif tekanan dari sensor pada permukaan yang rata dan kokoh.Menggunakan sensor pada permukaan yang melengkung atau tidak beraturan akan membuat sensor pada awalnya bersifat konduktif, yaitu dalam keadaan "respons" ketika tidak ada tekanan;dalam keadaan ini, resistansi keluaran sensor masih dapat merespons perubahan tekanan, dan hubungan yang sesuai tidak lagi berlaku untuk lembar data referensi;
- Jika permukaan pendukung dan permukaan yang menerapkan gaya adalah permukaan yang kaku dan keras, dan permukaan kontak lebih besar dari area sensitif sensor, karena struktur sensor itu sendiri, respons tekanan mungkin kecil dan tidak stabil.Bantalan karet lunak bundar perlu ditempelkan di tengah area sensitif, diameternya sedikit lebih kecil dari area sensitif, dan area tersebut harus lebih besar dari 60% area area sensitif;
- Anda dapat menggunakan selotip dua sisi untuk memperbaiki sensor pada permukaan pendukung.Perhatikan bahwa permukaan pendukung rapi dan bersih sebelum menempel.Disarankan untuk menggunakan selotip dua sisi merek 3M;menyediakan layanan yang disesuaikan;
- Setelah sensor ditekan dan mempertahankan tekanan, nilai resistansi keluaran akan sedikit menyimpang dari waktu ke waktu, biasanya dalam 5%.Kesalahan ini dapat dikurangi dengan metode kalibrasi waktu.Dalam operasi kalibrasi, waktu tunggu setelah menerapkan tekanan konsisten dengan waktu tunggu dalam aplikasi yang sebenarnya.Karena status gaya sensor berbeda dalam skenario aplikasi yang berbeda, pengguna disarankan untuk mengatur sensor sesuai dengan skenario aplikasi yang sebenarnya dan menguji parameter drift sendiri.
Pengumuman
- Saat menggunakan sensor, usahakan agar beban diterima secara merata dan hindari kontak langsung dengan sensor oleh benda tajam;
- Penggunaan over-range akan mengurangi kinerja sensor atau bahkan merusak sensor;
- Terminal sensor terbuat dari bahan tembaga dan berlapis timah, dan timah dapat dilas sesuai dengan kebutuhan.Perlu dicatat bahwa suhu penyolderan tidak boleh terlalu tinggi, disarankan agar tidak melebihi 300 ° C, dan waktu kontak tidak boleh melebihi 1 detik, untuk mencegah suhu tinggi meleleh dan merusak substrat film. .
