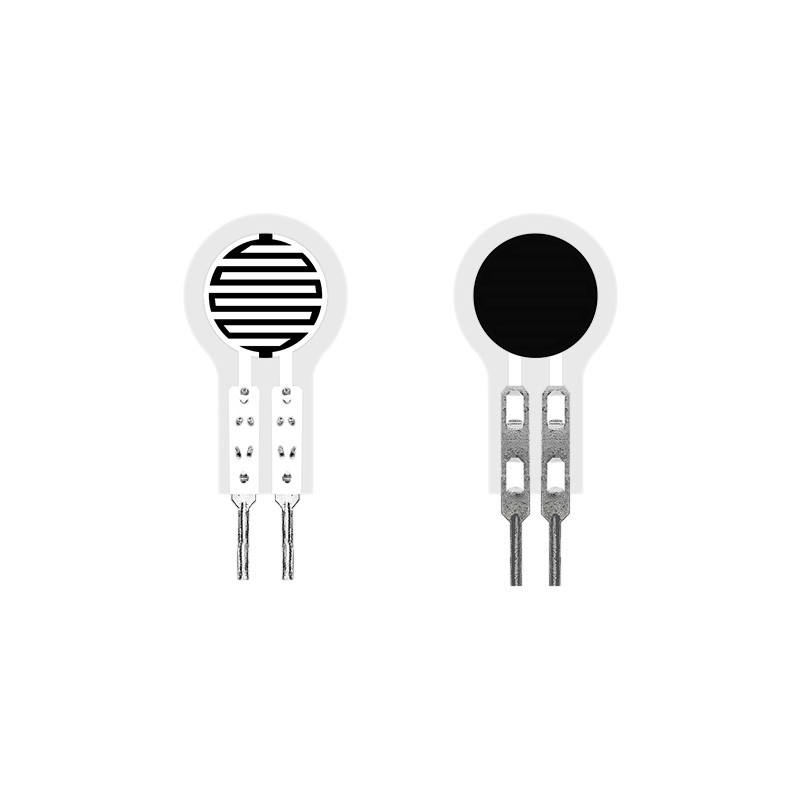

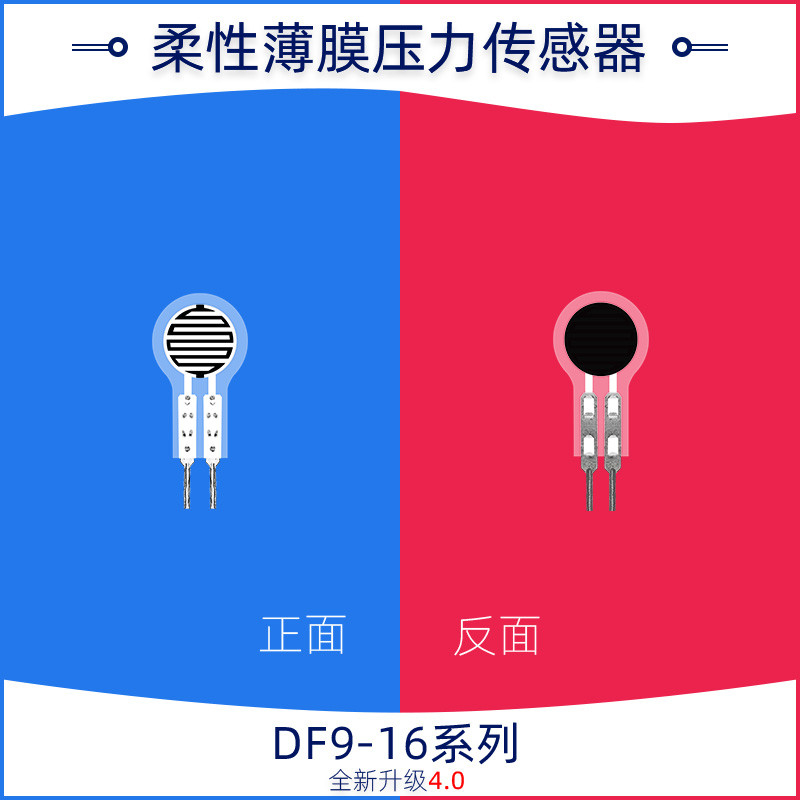

Sensor Tekanan Film Tipis Fleksibel Seri DF9-16
Deskripsi
Sensor tekanan film tipis fleksibel seri DF9-16 adalah jenis sensor baru dengan hak kekayaan intelektual independen dari teknologi sensor tekanan fleksibel. Sensor ini dicetak pada bahan tipis fleksibel dengan daya rekat yang kuat, ketahanan terhadap tekukan, dan sensitivitas tinggi dari bahan Nano fungsional fleksibel, sehingga mencapai sensitivitas tinggi dari deteksi tekanan.
Sensor tekanan film tipis adalah sensor resistif. Resistansi keluaran menurun seiring dengan peningkatan tekanan pada permukaan sensor. Tekanan dapat diukur melalui hubungan tekanan-resistansi tertentu. Sangat cocok untuk skenario pengukuran tekanan pada permukaan fleksibel, dan dapat digunakan secara luas di rumah pintar, elektronik konsumen, elektronik otomotif, peralatan medis, kontrol industri, robot pintar, dan bidang lainnya.
Seri DF9-16 saat ini memiliki model dengan rentang yang berbeda, yaitu 500g, 2kg, 5kg, 10kg, 20kg, dan lainnya.
Fitur
Ø Ultra-tipis, ketebalan kurang dari 0,3mm
Ø Respons cepat
Ø Umur panjang, lulus uji penekanan lebih dari 1 juta kali

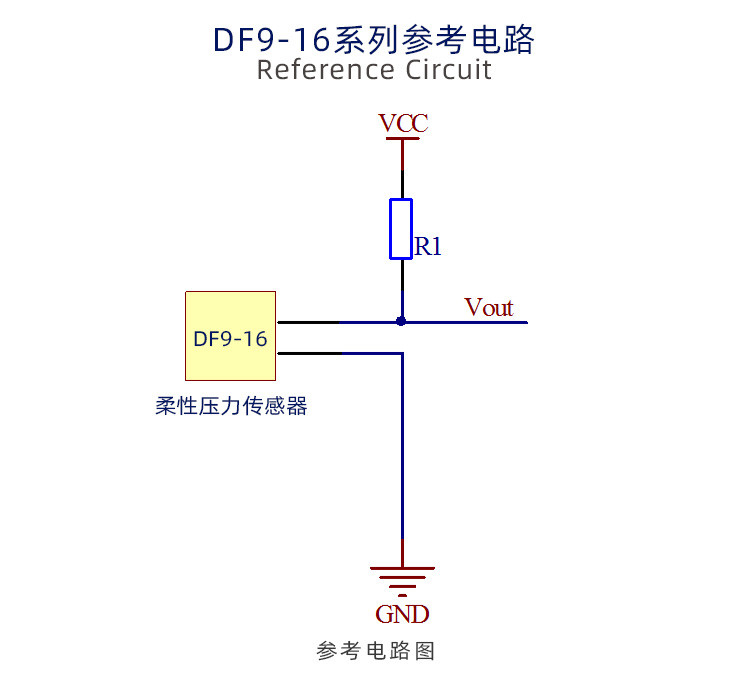

Ø Rangkaian deteksi sederhana, mudah diintegrasikan dan diterapkan
Ø Profil sensor dapat disesuaikan
Ø Parameter rentang sensor dapat disesuaikan
Ø Lulus Otentikasi RoHS
Parameter Produk
| Logo | Ukuran (mm) |
| Panjang | 23.2 |
| Lebar | 10 |
| Zona Sensitif | φ7.8 |
| Jarak Pin | 2.54 |
| Toleransi | 0.2 |
Indeks Kinerja
| Model | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| Rentang | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Ketebalan | ≤0.3mm | ||||
| Dimensi | Lihat spesifikasi dan deskripsi ukuran | ||||
| Titik Respons注1 | ≤20g | ≤300g | ≤700g | ||
| Keterulangan | ±5%(50% Dimuat) | ||||
| Konsistensi注2 | ±10%(Batch model yang sama) | ||||
| Histeresis | +15% (RF+ - RF-)/RF+ | ||||
| Daya Tahan | ＞Satu juta kali | ||||
| Resistansi Awal | ＞10MΩ(Tidak Dimuat) | ||||
| Waktu Respons | < 1ms | ||||
| Waktu Pemulihan | < 15ms | ||||
| Tegangan Uji | Nilai Tipikal DC 3.3V | ||||
| Suhu Operasi | -20℃ - 60℃ | ||||
| EMI | Tidak menghasilkan | ||||
| ESD | Tidak sensitif | ||||
Lembar referensi data
Model: DF9-16@500g | Model: DF9-16@2kg | Model: DF9-16@5kg | Model: DF9-16@10kg | Model: DF9-16@20kg | |||||
| tekanan/kg | resistansi/kΩ | tekanan/kg | resistansi/kΩ | tekanan/kg | resistansi/kΩ | tekanan/kg | resistansi/kΩ | tekanan/kg | resistansi/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
