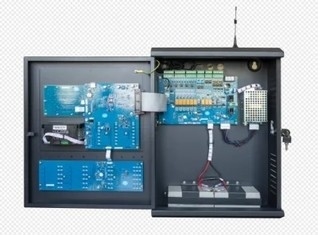

Panel Kontrol Alarm Kebakaran Nirkabel Cerdas untuk Blok/Rumah (64 lokasi titik)
Kata Pengantar
Panel kontrol alarm kebakaran nirkabel cerdas JB-TB-TC5126W adalah generasi baru panel kontrol alarm kebakaran nirkabel terintegrasi cerdas yang dirancang dan dikembangkan berdasarkan penyelidikan penuh perusahaan kami terhadap permintaan pasar proteksi kebakaran, merangkum pengalaman rekayasa kebakaran perusahaan di industri proteksi kebakaran selama bertahun-tahun, dan sepenuhnya memenuhi persyaratan panel kontrol alarm kebakaran GB4717-2005, Persyaratan Umum GA1151-2014 untuk Fungsi Komunikasi Nirkabel Sistem Alarm Kebakaran dan Sistem Kontrol Tautan Kebakaran GB16806-2006.
Panel kontrol mengadopsi struktur yang dipasang di dinding dan desain modular, serta memiliki spesifikasi fungsi penuh, keandalan tinggi, dan konfigurasi yang fleksibel. Sistem mengadopsi tampilan LCD warna, yang mudah dioperasikan, mudah dipelajari, dan digunakan. Panel kontrol ini dapat dihubungkan dengan titik alarm melalui cara nirkabel. Panel kontrol alarm kebakaran nirkabel cerdas JB-TB-TC5126W dapat dipasangkan dengan detektor panas nirkabel tipe titik, detektor asap nirkabel, MCP, detektor gas yang mudah terbakar nirkabel, dll. yang diproduksi oleh perusahaan kami sesuai kebutuhan untuk memenuhi berbagai kebutuhan rekayasa kebakaran. Harap baca manual ini dengan seksama sebelum menggunakan dan mengoperasikan panel kontrol ini. Setelah commissioning dan penerimaan, manual ini harus dijaga oleh orang khusus dan disimpan dengan benar untuk referensi di masa mendatang!
Pengantar komponen panel kontrol
Untuk membuat Anda lebih akrab dengan panel kontrol, berikut ini secara singkat memperkenalkan komponen utama panel kontrol:
·Utama modul kontrol
Papan kontrol utama bertanggung jawab untuk menganalisis dan memproses data informasi yang dikirimkan oleh komponen lain dalam sistem, dan sesuai dengan hasil analisis data, memerintahkan komponen lain dalam sistem untuk menjalankan perintah yang sesuai, seperti alarm suara speaker kontrol, dll.
·Modul tampilan
Komponen tampilan menyediakan antarmuka output utama informasi alarm, serta antarmuka pemeliharaan dan kueri harian.
·Modul kunci
Tombol matriks digunakan di panel kontrol, yang sangat nyaman bagi pengguna untuk mengatur dan memelihara sistem.
·Power module
Modul catu daya memasok daya untuk seluruh peralatan sistem, dan menyediakan sinyal kesalahan daya seperti kesalahan daya utama, kesalahan daya siaga, dan tegangan rendah daya siaga, serta memiliki kemampuan anti-interferensi yang baik.
·Modul Nirkabel 470
Komunikasi dua arah berkode 470MHzFSK dapat berkomunikasi dengan 32 perangkat nirkabel.
·Loop panel kontrol
Panel kontrol ini dapat dihubungkan dengan 18 panel kontrol loop cerdas, yang memiliki kabel yang lebih sedikit dan keandalan yang tinggi. Setiap tombol mulai/berhenti pada panel startup kontrol kebakaran manual dapat dikaitkan dengan peralatan bus apa pun yang terhubung ke sistem berdasarkan definisi, dan menyelesaikan kontrol mulai/berhenti dari peralatan tautan bus, sehingga sepenuhnya memecahkan masalah inheren dari pengkabelan rekayasa, konfigurasi peralatan, dan pemasangan serta debugging dari sistem terintegrasi tautan alarm.
·Panel kontrol langsung
Panel kontrol ini dapat dilengkapi dengan panel kontrol langsung tiga kabel 6 arah, dan memiliki fungsi mendeteksi rangkaian terbuka dan hubungan pendek dari saluran output, yang dapat menjamin keandalan modul kontrol itu sendiri dan hubungannya dengan peralatan penting secara maksimal.
Spesifikasi teknis utama
| Catu Daya Utama | AC220V(3.5A), rentang:+10％~-15％ |
| Baterai | Baterai timbal-asam 12V/3.3Ah x 2 |
| Kapasitas | 2 loop nirkabel 64 titik/loop 40 segmen jaringan |
| Frekuensi radio | Daya pancar<20dBm |
| Pita frekuensi | 470MHz |
| Jarak komunikasi | ≤700m |
| Lingkungan operasi | Suhu 10℃~+55℃, kelembaban relatif≤95％ |
| Dimensi | 360x130x480mm |
Pemrosesan informasi Kesalahan dan Abnormal serta Pemeriksaan Reguler
| Tidak. | Kesalahan | Alasan | Solusi |
| 1 | Tidak ada tampilan atau tampilan abnormal setelah memulai |
A. Catu daya tidak normal B. Koneksi yang buruk dengan kabel panel tampilan |
A. Periksa catu daya 24V B. Periksa kabel penghubung
|
| 2 | "kegagalan daya utama" setelah memulai |
A. Tidak ada daya AC B. Sekring AC terbakar |
A. Periksa dan sambungkan kabel AC B. Ganti sekring AC (lihat label untuk parameter) |
| 3 | setelah memulai, "kegagalan siaga" ditampilkan. |
A. Asuransi rusak B. Koneksi saluran yang buruk C. Kehilangan atau kerusakan baterai |
A. Ganti tabung pengaman (lihat label untuk parameter) B. Buka kotak daya dan periksa konektor yang relevan C. setelah memulai selama lebih dari 8 jam di bawah catu daya AC, ganti baterai jika kesalahan tidak dapat dihilangkan. |
| 4 | tidak dapat mendaftarkan panel tampilan eksternal | kesalahan koneksi saluran komunikasi atau buruk |
Periksa saluran daya dan saluran komunikasi panel tampilan kebakaran
|
| 5 | tidak mencetak |
A. Tidak diatur untuk mencetak B. Koneksi kabel printer yang buruk C. Printer rusak. |
A. Atur ulang pengaturan B. Periksa dan sambungkan dengan baik C. Ganti printer |
| 6 | tidak merespons setelah menekan tombol manual |
A. Status larangan manual B. Koneksi kabel yang buruk dari disk startup kebakaran manual |
A. Atur ulang mode startup B. Periksa dan sambungkan dengan baik |
| 7 | kegagalan peralatan |
A. Pemutusan peralatan B. Peralatan rusak |
A. Periksa koneksi B. Penggantian peralatan
|
| 8 | kesalahan jam, kesalahan penyimpanan, kesalahan loop, dll. |
A. Gangguan lingkungan B. Penuaan bagian yang sesuai |
A. Periksa apakah pentanahan dalam kondisi baik B. beri tahu departemen layanan teknis kami |
