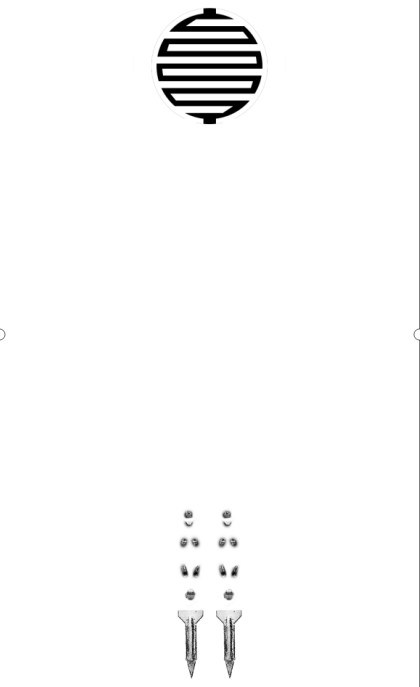

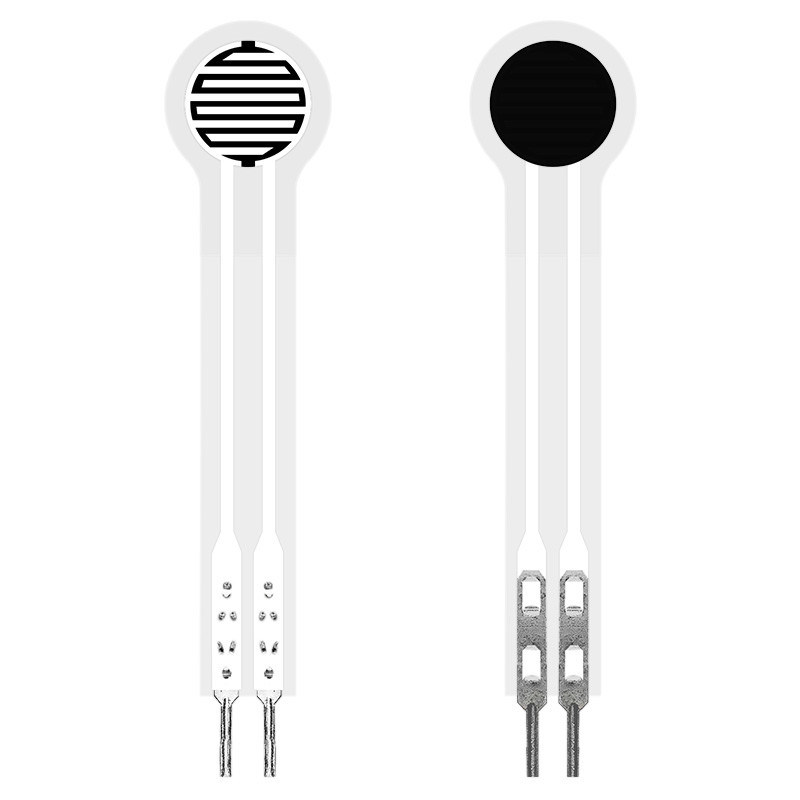

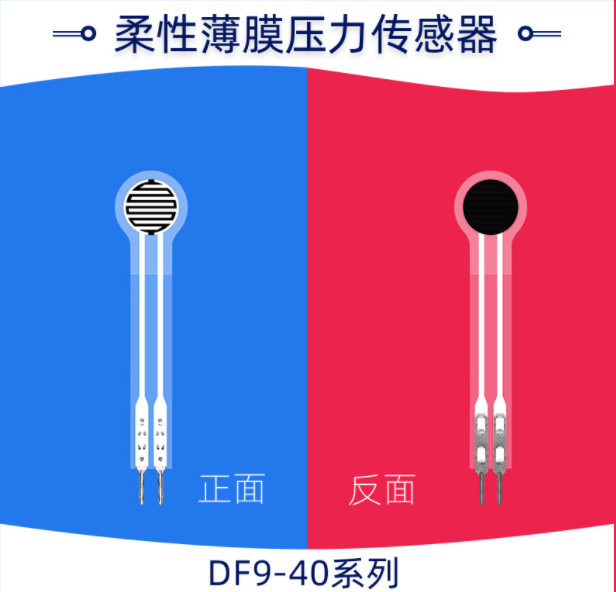

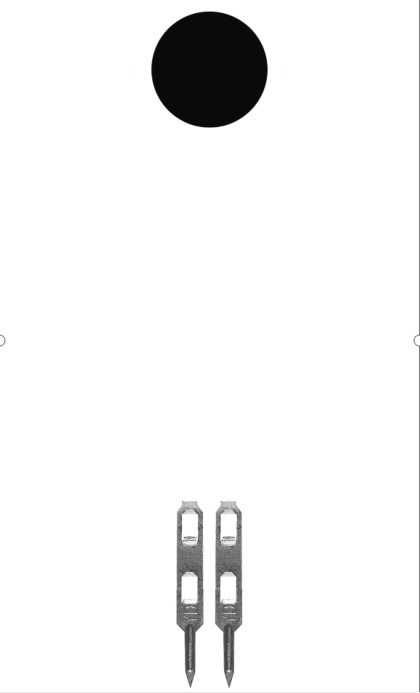

Smart Flexible Thin Film Pressure Sensor DF9-40 Seri
Deskripsi
DF9-40 seri sensor tekanan film tipis fleksibel adalah jenis baru sensor dengan hak kekayaan intelektual independen dari teknologi sensor tekanan fleksibel.Ini dicetak pada bahan tipis fleksibel dengan adhesi yang kuat, ketahanan lentur dan kepekaan tinggi dari bahan fungsional Nano fleksibel, sehingga mencapai kepekaan tinggi deteksi tekanan.
Sensor tekanan film tipis adalah sensor resistif. Resistensi output berkurang seiring meningkatnya tekanan pada permukaan sensor.Tekanan dapat diukur melalui hubungan tekanan-resistensi tertentuHal ini cocok untuk skenario pengukuran tekanan pada permukaan fleksibel, dan dapat digunakan secara luas dirumah pintar, elektronik konsumen, elektronik otomotif, peralatan medis, kontrol industri, robot pintar dan bidang lainnya.
Seri DF9-40 saat ini memiliki model 500g, 2kg, 5kg, 10kg, 20kg dan berbagai model lainnya.
Fitur
Ø Ultra tipis, ketebalan kurang dari 0,3 mm
Ø Tanggapan cepat
Ø Umur panjang, lulus uji penekan lebih dari 1 juta kali
Ø Sirkuit deteksi sederhana, mudah diintegrasikan dan diterapkan
Ø Profil sensor dapat disesuaikan
Ø Parameter rentang sensor dapat disesuaikan
Ø Otentikasi RoHS lulus
Parameter produk
| Logo | Ukuran ((mm) |
| Panjang | 45.7 |
| Lebar | 10 |
| Zona sensitif | φ7.5 |
| Pitch pin | 2.54 |
| Toleransi | 0.2 |
Indeks Kinerja
| Model | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Jangkauan | 0 ~ 500g | 0 ~ 2kg | 0 ~ 5kg | 0 ~ 10kg | 0 ~ 20kg |
| Ketebalan | ≤ 0,3 mm | ||||
| Dimensi | Lihat spesifikasi dan deskripsi ukuran | ||||
| Titik TanggapanCatatan1 | ≤ 20 g | ≤ 300 g | ≤ 700 g | ||
| Kemungkinan diulang | ± 5% ((50% Terisi) | ||||
| KonsistensiCatatan 2 | ± 10% ((Seri dari model yang sama) | ||||
| Hysteresis | +15% (RF+ - RF-) /RF+ | ||||
| Daya tahan | >Satu juta kali | ||||
| Resistensi Awal | > 10MΩ ((Tidak dimuat) | ||||
| Waktu Tanggapan | < 1ms | ||||
| Waktu Ulang | < 15ms | ||||
| Tegangan Uji | Nilai khas DC 3.3V | ||||
| Suhu operasi | -20°C - 60°C | ||||
| EMI | Tidak ada produk | ||||
| ESD | Tidak peka | ||||
Lembar referensi data
|
Model: DF9-40@500g |
Model: DF9-40@2kg |
Model: DF9-40@5kg |
Model: DF9-40@10kg |
Model: DF9-40@20kg |
|||||
| tekanan/kg | resistensi/kΩ | tekanan/kg | resistensi/kΩ | tekanan/kg | resistensi/kΩ | tekanan/kg | resistensi/kΩ | tekanan/kg | resistensi/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
