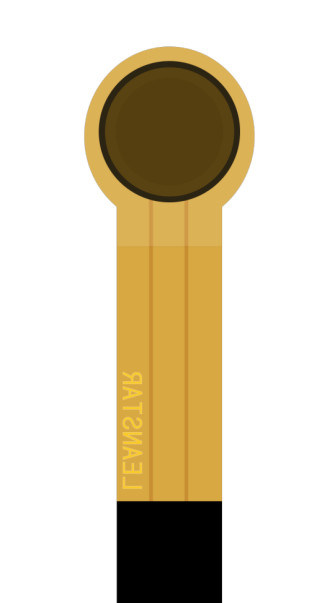

CE ROHS Sensor Tekanan Film Tipis 0,25mm SI4-G Ekstrem Sensitif

• Sensor tekanan film tipis fleksibel SI4-G adalah komponen non-polar, tidak ada arah dalam rangkaian;
• Saat menggunakan, harap letakkan zona sensitif tekanan sensor pada permukaan yang kokoh dan rata. Menggunakan sensor pada permukaan yang melengkung atau tidak beraturan akan membuat sensor awalnya konduktif, yaitu, dalam keadaan "respons" ketika tidak ada tekanan; dalam keadaan ini, resistansi keluaran sensor masih dapat merespons perubahan tekanan, dan hubungan yang sesuai tidak lagi berlaku untuk lembar data referensi;
• Jika permukaan pendukung dan permukaan yang menerapkan gaya keduanya adalah permukaan yang kaku dan keras, dan permukaan kontak lebih besar dari area sensitif sensor, karena struktur sensor itu sendiri, respons tekanan mungkin kecil dan tidak stabil. Bantalan karet lunak bundar perlu ditempelkan di tengah area sensitif, diameternya sedikit lebih kecil dari area sensitif, dan luasnya harus lebih besar dari 60% dari luas area sensitif;
• Anda dapat menggunakan pita perekat dua sisi untuk memperbaiki sensor pada permukaan pendukung. Perhatikan bahwa permukaan pendukung rapi dan bersih sebelum menempel. Disarankan untuk menggunakan pita perekat dua sisi merek 3M; menyediakan layanan yang disesuaikan;

Setelah sensor diberi tekanan dan mempertahankan tekanan, nilai resistansi keluaran akan sedikit melayang seiring waktu, biasanya dalam 5%. Kesalahan ini dapat dikurangi dengan metode kalibrasi waktu. Dalam operasi kalibrasi, waktu tunggu setelah menerapkan tekanan konsisten dengan waktu tunggu dalam aplikasi aktual. Karena keadaan gaya sensor berbeda dalam skenario aplikasi yang berbeda, disarankan agar pengguna mengatur sensor sesuai dengan skenario aplikasi aktual dan menguji parameter drift sendiri.

Pengumuman

• Saat menggunakan sensor, usahakan agar beban yang diterima merata dan hindari kontak langsung dengan sensor oleh benda tajam;
• Penggunaan di luar jangkauan akan mengurangi kinerja sensor atau bahkan merusak sensor;
• Terminal sensor terbuat dari bahan berlapis tembaga dan timah, dan timah dapat dilas sesuai dengan kebutuhan. Perlu dicatat bahwa suhu penyolderan tidak boleh terlalu tinggi, disarankan tidak melebihi 300°C, dan waktu kontak tidak boleh melebihi 1 detik, untuk mencegah suhu tinggi meleleh dan merusak substrat film.
