Pengalaman Luar Biasa Sensor Tekanan Film Tipis Fleksibel ZD10-100 untuk Kehidupan yang Lebih Baik
Deskripsi
Sensor tekanan film tipis fleksibel ZD10-100 adalah jenis sensor baru dengan hak kekayaan intelektual independen dari teknologi sensor tekanan fleksibel. Sensor ini dicetak pada bahan tipis fleksibel dengan daya rekat yang kuat, ketahanan tekuk, dan sensitivitas tinggi dari bahan fungsional Nano fleksibel, sehingga mencapai deteksi tekanan dengan sensitivitas tinggi.
Sensor tekanan film fleksibel adalah sensor resistif. Resistansi output menurun seiring dengan peningkatan tekanan yang diterapkan pada permukaan sensor. Tekanan dapat diukur melalui hubungan tekanan-resistansi tertentu.
ZD10-100 terutama digunakan untuk deteksi tekanan kecil di area tertentu. Titik responsnya serendah di bawah 50g, yang secara efektif dapat mendeteksi pemicu tekanan dan perubahan tekanan pada permukaan sensor ZD10-100. Dapat digunakan secara luas di rumah pintar, elektronik konsumen, elektronik otomotif, dan bidang lainnya
Fitur
Ø Ultra-tipis, ketebalan kurang dari 0,3mm
Ø Paket tahan air fleksibel
Ø ketahanan tekuk
Ø Respons cepat
Ø Umur panjang, lulus uji penekanan lebih dari 1 juta kali
Ø Sinyal output mudah dideteksi
Ø Panjang produk, ukuran, paket pin, dll. yang dapat disesuaikan.
Ø Parameter rentang sensor dapat disesuaikan
Indeks Kinerja
| Model |
ZD10-100 |
| Rentang |
0~500g |
| Ketebalan |
≤0.3mm |

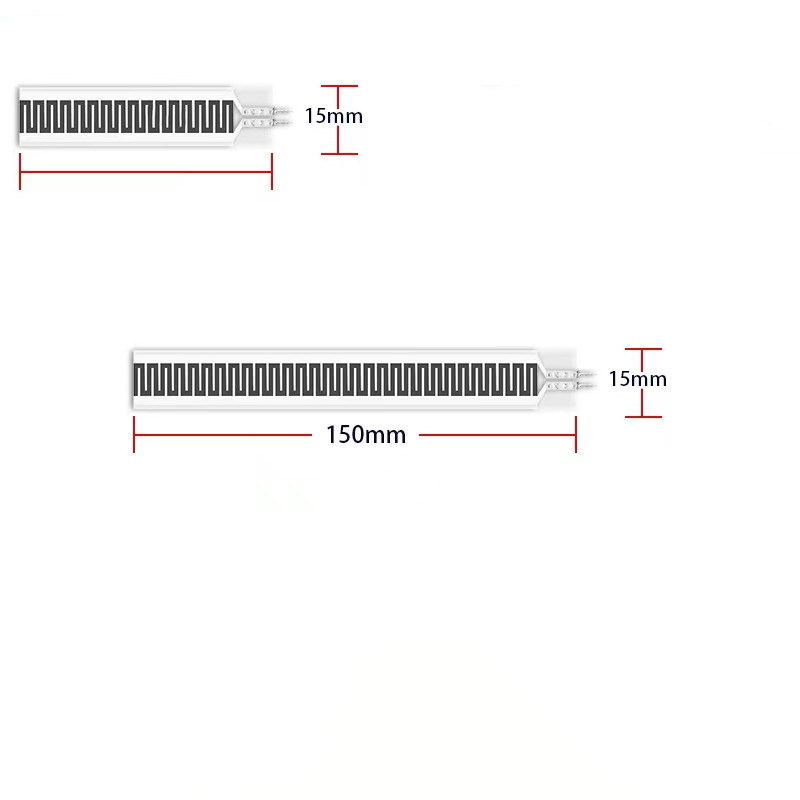

| Dimensi |
Lihat spesifikasi dan deskripsi ukuran |
| Titik respons1 |
≤50g |
| Pengulangan |
±5%(50% dimuat) |
| Konsistensi2 |
±15%(Batch model yang sama) |
| Histeresis |
+10% (RF+ - RF-)/RF+ |
| Daya Tahan |
＞Satu juta kali |
| Resistansi Awal |
＞10MΩ(Tidak Dimuat) |
| Waktu Respons |
＜1ms |
| Waktu Lanjutkan |
＜15ms |
| Tegangan Uji |
Nilai Tipikal DC 3.3V |
| Suhu Operasi |
-20℃ ~ 60℃ |
| EMI |
Tidak menghasilkan |
| ESD |
Tidak sensitif |
Lembar referensi data
| Model |
Tekanan/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistansi/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Catatan: Kurva dalam ikon digambar dari data yang diukur dalam kondisi tertentu. Hubungan kurva hanya untuk referensi. Data aktual harus diuji setelah pemasangan sesuai dengan aplikasi tertentu.
Rangkaian Referensi
Petunjuk
- Sensor tekanan fleksibel ZD10-100 adalah komponen non-polar, tidak ada arah dalam rangkaian;
- Saat menggunakan, harap letakkan zona sensitif tekanan sensor pada permukaan yang kokoh dan rata. Menggunakan sensor pada permukaan yang melengkung atau tidak beraturan akan membuat sensor awalnya konduktif, yaitu, dalam keadaan "respons" ketika tidak ada tekanan; dalam keadaan ini, resistansi output sensor masih dapat merespons perubahan tekanan, dan hubungan yang sesuai tidak lagi berlaku untuk lembar data referensi;
- Jika permukaan pendukung dan permukaan aplikasi gaya keduanya adalah permukaan yang kaku dan keras, dan permukaan kontak lebih besar dari ukuran sensor (ukuran area sensitif sensor 52mm*10mm), karena struktur sensor itu sendiri, respons tekanan mungkin kecil dan tidak stabil. Bantalan karet lunak bundar perlu ditempelkan di tengah area sensitif, diameternya sedikit lebih kecil dari area sensitif, dan area tersebut harus lebih besar dari 60% dari area area sensitif;
- Anda dapat menggunakan pita dua sisi untuk memperbaiki sensor pada permukaan pendukung. Perhatikan bahwa permukaan pendukung rapi dan bersih sebelum menempel. Disarankan untuk menggunakan pita dua sisi merek 3M; menyediakan layanan yang disesuaikan;
- Setelah sensor diberi tekanan dan mempertahankan tekanan, nilai resistansi output akan sedikit bergeser seiring waktu, biasanya dalam 5%. Kesalahan ini dapat dikurangi dengan metode kalibrasi waktu. Dalam operasi kalibrasi, waktu tunggu setelah menerapkan tekanan konsisten dengan waktu tunggu dalam aplikasi aktual. Karena keadaan gaya sensor berbeda dalam skenario aplikasi yang berbeda, disarankan agar pengguna mengatur sensor sesuai dengan skenario aplikasi aktual dan menguji parameter drift sendiri.
Pengumuman
- Saat menggunakan sensor, usahakan agar beban yang diterima merata dan hindari kontak langsung dengan sensor oleh benda tajam;
- Penggunaan di luar jangkauan akan mengurangi kinerja sensor atau bahkan merusak sensor;
- Terminal sensor terbuat dari bahan berlapis tembaga dan timah, dan timah dapat dilas sesuai kebutuhan. Perlu dicatat bahwa suhu penyolderan tidak boleh terlalu tinggi, disarankan tidak melebihi 300°C, dan waktu kontak tidak boleh melebihi 1 detik, untuk mencegah suhu tinggi melelehkan dan merusak substrat film.
