Sensor Tekanan Film Fleksibel Cerdas Insole Varistor Tipe Sensor Multi-Point
Deskripsi
Sensor tekanan film fleksibel ZNX-01adalah jenis sensor baru yang menggunakan teknologi sensor tekanan fleksibel dengan hak kekayaan intelektual independen.ketahanan lentur dan sensitivitas tinggi pada bahan fleksibel dan ringan. , sehingga dapat mencapai deteksi sensitivitas tinggi distribusi tekanan plantar.
Sensor tekanan film fleksibel ZNX-01 adalah sensor resistif. Resistensi output berkurang seiring meningkatnya tekanan yang diterapkan pada permukaan sensor.Melalui hubungan tekanan-tahan tertentuSet sensor ZNX-01 untuk telapak kaki, itu dapat mendeteksi tekanan plantar ketika tubuh manusia berdiri dan berjalan,dan data deteksi dapat digunakan untuk analisis tekanan plantar.
Fitur
Ø Ultra-lembut, ketebalan kurang dari 0,3 mm
Ø Mudah diintegrasikan
Ø Kecepatan respons yang cepat dan resolusi tinggi
Ø Umur panjang, lulus tes pers lebih dari 1 juta kali
Ø Sinyal output mudah terdeteksi
Ø tahan air, tahan kelembaban, bernapas
Indeks Kinerja
| Model | ZNX-01 |
| Jangkauan | 0 ~ 10kg |
| Ketebalan | ≤ 0,45 mm |
| Dimensi | Lihat deskripsi spesifikasi ukuran (bisa disesuaikan) |
| Titik TanggapanCatatan1 | ≤ 400 g |
| Daya tahan | >Satu juta kali |
| Resistensi Awal | > 10MΩ ((Tidak dimuat) |
| Waktu Tanggapan | < 1ms |
| Waktu Ulang | < 15ms |
| Tegangan Uji | Nilai khas DC 3.3V |
| Suhu operasi | -20°C 60°C |
| EMI | Tidak ada produk |
| ESD | Tidak peka |

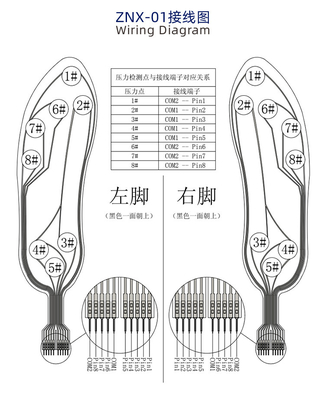

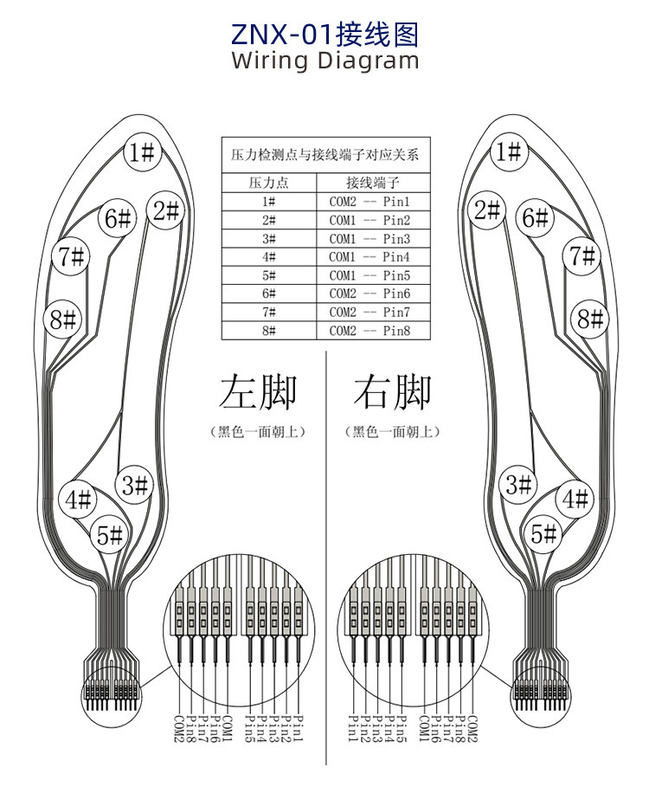

| Logo | panjang | lebar | Daerah sensitif | Pitch pin | Toleransi |
| Ukuran ((mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01sensor tekanan film tipis fleksibel adalah komponen non-polar, tidak ada arah dalam sirkuit;Saat menggunakan, silakan menempatkan zona sensitif tekanan dari sensor pada yang kuat,permukaan datarMenggunakan sensor pada permukaan melengkung atau tidak teratur akan membuat sensor awalnya konduktif, yaitu dalam keadaan "respon" ketika tidak ada tekanan; dalam keadaan ini,sensor output resistance masih dapat merespons perubahan tekanan, dan hubungan yang sesuai tidak lagi berlaku untuk lembar data referensi;
2.Jika permukaan pendukung dan permukaan yang menerapkan kekuatan adalah permukaan yang kaku dan keras, dan permukaan kontak lebih besar dari area sensitif sensor, karena struktur sensor sendiri,respons tekanan mungkin kecil dan tidak stabilSebuah bantalan karet lembut bulat perlu diletakkan di tengah area sensitif, diameternya sedikit lebih kecil dari area sensitif,dan luasnya harus lebih dari 60% dari luas area area sensitif;
3.Anda dapat menggunakan pita sisi ganda untuk memperbaiki sensor pada permukaan pendukung. Perhatikan bahwa permukaan pendukung rapi dan bersih sebelum menempel.Dianjurkan untuk menggunakan pita ganda merek 3M; menyediakan layanan yang disesuaikan;
4.Setelah sensor ditekan dan mempertahankan tekanan, nilai resistensi output akan bergeser sedikit dari waktu ke waktu, biasanya dalam 5%.Kesalahan ini dapat dikurangi dengan metode kalibrasi waktu.Dalam operasi kalibrasi, waktu tunggu setelah menerapkan tekanan konsisten dengan waktu tunggu dalam aplikasi yang sebenarnya. Karena keadaan kekuatan sensor berbeda dalam skenario aplikasi yang berbeda,dianjurkan agar pengguna mengatur sensor sesuai dengan skenario aplikasi yang sebenarnya dan menguji parameter drift sendiri.
